刚入行的李师傅上个月装户外屏时把排线接反了，结果整个屏体疯狂闪雪花点，返工重做多花了五天时间。这让我意识到——​​排线接口是LED屏的神经中枢​​，特别是新手面对密密麻麻的针脚时，稍不留神就会掉坑里。

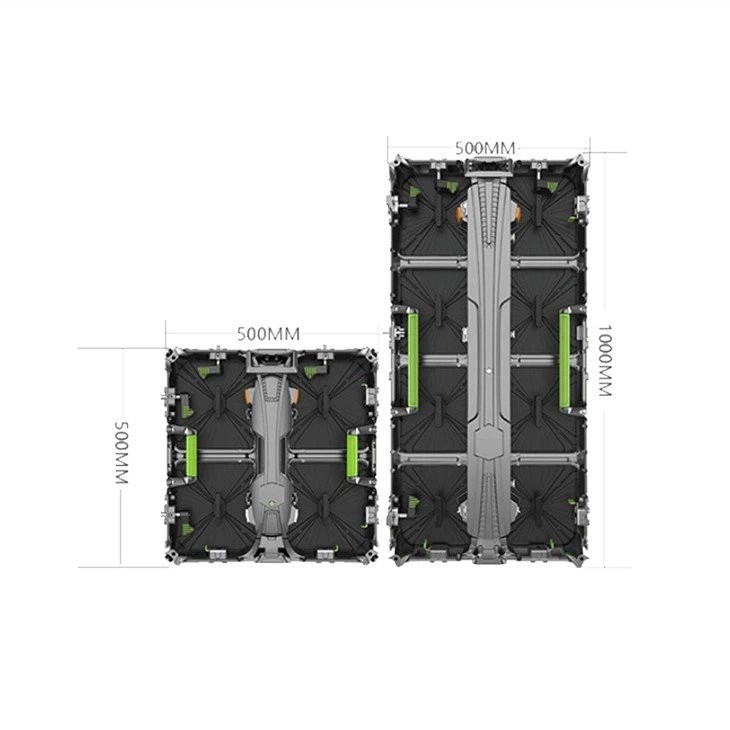

排线藏身之处大揭秘

拆开LED单元板你会发现，​​前后两侧各有一排银白色针脚​​，这就是排线的老巢。有经验的安装师傅会在板子边缘贴上标签，用马克笔标注ABCDR1R2这些信号代号。注意看！有些厂家会用不同颜色区分信号组，比如红色线对应CLK时钟信号，绿色线管OE使能端。

这里有个​​血泪教训​​：千万别相信所谓的"万能接口"。上周见人把20针排线硬怼到16针接口上，结果烧了三块驱动IC。正确做法是​​对照信号定义表逐针核对​​，哪怕多花半小时也比返工强。

信号标识破解指南

单元板上常见的字母标记其实大有讲究：

• ​​ABCD​​：扫描控制信号，决定画面刷新方式
• ​​R/G/B​​：红绿蓝三基色数据通道
• ​​CLK​​：时钟信号，相当于屏体的心跳
• ​​OE​​：使能信号，控制LED点阵开关

重点来了！有些高端屏会多出​​GND接地针脚​​，这些银针必须接到电源负极。去年某商场大屏因为漏接接地线，导致静电击穿37个模组，损失超过八万元。

走线布局生死线

电源线和信号线必须​​分道扬镳​​，这个原则要刻进DNA里。见过最离谱的案例是有人把220V电源线和网线捆在一起，结果电磁干扰让画面抖得像地震。正确的走线方案应该是：

1. 电源线走屏体两侧金属框架
2. 信号线穿中央线槽
3. 每隔50cm用扎带固定
4. 转角处留10cm余量

记住​​强弱电间距不得小于15cm​​，这个数据是无数维修单堆出来的经验值。

接错线的救命指南

要是手抖接错了怎么办？先别慌！马上断电然后检查：

1. 闻有没有焦糊味
2. 看排线塑料头是否熔化
3. 摸驱动IC温度是否异常
4. 用万用表测对地阻值

有个取巧办法：备个​​信号测试卡​​，接错线时会亮故障灯提示错误类型。听说现在新出的智能屏体能自动检测排线状态，异常时会闪红光报警，这对新手简直是救命神器。

最后说个冷知识：透明LED屏的排线要走"隐形通道"。某品牌展厅的玻璃幕墙屏，把排线藏在双层玻璃夹层里，既美观又防尘。这种设计需要定制特殊排线，外层要裹防反光涂层——所以说选配件比选屏体更重要。下次装屏前，记得先问厂家要份​​针脚定义图​​，这玩意可比安装手册实用多了。
